Ring Die Wood Pellet Mill: Design para Eficiência e Qualidade
Design do Anel: A Variável Central na Qualidade do Pellets
O ring die é o coração mecânico de um moinho industrial de pellets de madeira. É um componente cilíndrico de aço perfurado com furos precisamente usinados — cada furo funcionado como um canal de compressão e extrusão pelo qual a biomassa condicionada é forçada sob pressão dos rolos para formar um pellet densificado.
Três parâmetros do molde governam a qualidade do produto:
Razão de compressão (relação L/D): A razão entre o comprimento do furo e o diâmetro do furo. Para biomassa de madeira, os valores típicos de L/D variam de 4:1 a 8:1, dependendo do teor de lignina da matéria-prima e da dureza do pellet alvo. Um L/D mais alto aumenta a densidade do pellet e a dureza da superfície, mas aumenta o consumo de energia por tonelada. Especificar um L/D abaixo do ideal produz pellets macios que se desmoronam durante o manuseio e não atendem aos requisitos de densidade a granel conforme as normas ISO 17225 ou ENplus.
Diâmetro do furo: Tipicamente de 6 a 10 mm para a produção industrial de pellets de madeira. A seleção do diâmetro deve corresponder à distribuição do tamanho das partículas da matéria-prima moída — partículas oversized causam pontes e bloqueios no molde; partículas muito finas em relação ao diâmetro do furo produzem finos excessivos e reduzem a capacidade de produção.
Padrão de distribuição dos furos: Uma distribuição angular e radial uniforme em toda a face do molde garante que a pressão dos rolos seja aplicada de forma equilibrada. Padrões não uniformes criam zonas de alta pressão localizadas que aceleram o desgaste do molde de forma assimétrica e introduzem variação de densidade em todo o lote de pellets.
A vida útil do molde é uma função direta do grau do aço e do tratamento térmico. Os moldes industriais são fabricados a partir de aços liga carburizados tratados termicamente para uma dureza de superfície de 55 a 60 HRC para resistir ao desgaste abrasivo da biomassa de madeira contendo sílica. A falha prematura do molde é um dos principais fatores que geram paradas não planejadas na produção de pellets, tornando a especificação do material do molde uma decisão de custo total de propriedade, não apenas uma decisão de capital.
Sistemas de Rolos, Mecânica de Transmissão e Integração de Processos
Os rolos transmitem a força compressiva que move o material condicionado através do molde. Em um moinho de pellets com ring die, os rolos orbitam dentro do molde rotativo, pressionando a camada de material contra a face interna do molde. Os parâmetros críticos de engenharia são:
Folga entre rolo e molde: O espaço entre a superfície do rolo e o furo interno do molde, tipicamente definido entre 0,1 e 0,3 mm para biomassa de madeira padrão. Os operadores devem verificar novamente esta configuração após cada troca de molde, pois a variação dimensional entre moldes afeta a compressão efetiva aplicada à camada de material.
Perfil da superfície do rolo: Superfícies de rolo corrugadas ou em ranhura agarram a camada de material e evitam deslizamento, melhorando a consistência de alimentação e reduzindo o desperdício de energia devido ao escorregamento dos rolos.
Confiabilidade do sistema de acionamento: Os moinhos de pellets industriais requerem velocidade de eixo e torque consistentes para manter dimensões de pellets estáveis. Torque variável ou interrompido — causado por motores de acionamento inadequados, acoplamentos desgastados ou regulação de fornecimento de energia insuficiente — causa variação no comprimento dos pellets extrudados e aumenta a fração de finos na saída.
Os moinhos de pellets com ring die da Kingwood, incluindo o horizontal JZWH-860, são projetados com conjuntos de acionamento robustos que mantêm o torque nominal em toda a faixa operacional, suportando produção estável de 4 a 5 t/h de pellets de biomassa acabados.
Resfriamento, Condicionamento e Automação: Fechando o Ciclo de Qualidade
Condicionamento a vapor antes do molde é tão importante quanto o próprio molde. A introdução de vapor controlado eleva a temperatura da matéria-prima e plasticiza a lignina — o aglutinante natural nas fibras de madeira — reduzindo a energia necessária para a formação do pellet e melhorando a ligação interpartícula. A umidade alvo na saída do condicionador para matérias-primas de madeira é de 14 a 17%. Umidade abaixo deste intervalo aumenta o atrito do molde e o consumo de energia; umidade acima produz pellets macios e com alta umidade que não atendem aos requisitos de estabilidade de armazenamento.
Resfriamento pós-molde é inegociável para combustível de pellet de grau comercial. Os pellets saem do molde a 70–90 °C com umidade de superfície elevada pelo processo de condicionamento a vapor. Um resfriador de contra-fluxo reduz a temperatura do pellet para dentro de 3–5 °C da ambiente e o teor de umidade para abaixo de 15% — o limite exigido pela norma europeia EN ISO 17225, pela norma PFI dos EUA e pela especificação de combustível para pellets do Japão. Os resfriadores de contra-fluxo da Kingwood são projetados como componentes integrados de linhas completas de produção de pellets com alimentação úmida, garantindo que as metas térmicas e de umidade sejam consistentemente atendidas antes da embalagem a jusante.
Automação e controle PLC fecham o ciclo de qualidade ao remover a variabilidade humana de parâmetros críticos do processo. Linhas de produção de pellets modernas controladas por sistemas PLC monitoram continuamente a taxa de alimentação, temperatura do condicionador, fluxo de vapor e pressão dos rolos, ajustando cada um em tempo real para manter as especificações de saída alvo. Isso é particularmente importante quando a umidade da matéria-prima ou o tamanho das partículas variam entre os lotes de matéria-prima recebidos — uma realidade operacional comum em instalações comerciais de pellets de madeira que obtêm insumos de múltiplos fornecedores de fibra.
A Estrutura de Três Padrões da Kingwood — Linhas de produção Integradas, Sem Poeira e Automáticas — incorpora automação e processamento fechado como padrões de design em todas as suas configurações de linha completas, e não como upgrades opcionais. Linhas de produção projetadas sob esta estrutura apoiaram projetos desde instalações piloto de 1 t/h até instalações comerciais de 30 t/h em Chongqing, China, e linhas de exportação de 24 t/h no Vietnã.

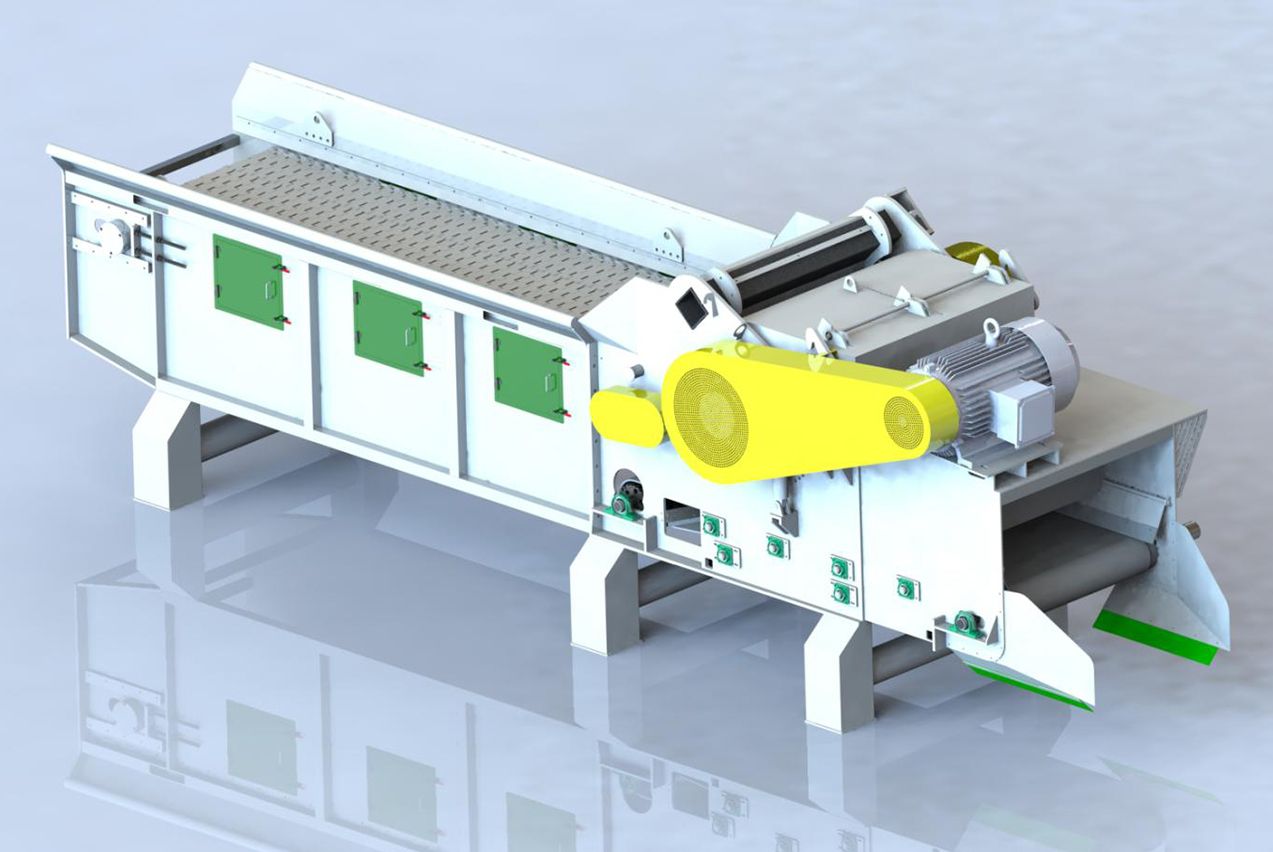

Para a redução de tamanho a montante antes da pelletização, o XPJ1250/XPJ1400 Triturador de Madeira Biomassa da Kingwood fornece a capacidade de moagem grossa necessária para alimentar moinhos de ring die com material de biomassa adequadamente dimensionado.
A Jiangsu Kingwood Industrial Co., Ltd. tem projetado equipamentos para pellets de biomassa desde 1999. Com sede na #568 Hongsheng Road, Liyang City, Província de Jiangsu, China, a Kingwood possui as certificações ISO 9001, ISO 14001 e CE, e está listada na bolsa NEEQ da China sob o código de ações 871765. Para especificações técnicas sobre configurações de moinhos de pellets com ring die, entre em contato diretamente com a equipe de engenharia da Kingwood.
FAQ
Qual é o papel da geometria do ring die na qualidade dos pellets?
O diâmetro do furo do ring die, a relação de compressão (relação L/D) e o padrão de distribuição dos furos determinam o quão uniformemente a matéria-prima é comprimida e extrudada. Um layout de furos desigual cria diferenciais de pressão que produzem densidade de pellet e acabamento de superfície inconsistentes. Um ring die bem projetado mantém a compressão uniforme em toda a face do molde, resultando em pellets com comprimento, dureza e valor calorífico consistentes.
Como o design dos rolos e o ajuste da folga dos rolos afetam a eficiência da produção?
Os rolos aplicam a força de compressão que empurra o material através dos furos da matriz. A folga entre a superfície do rolo e a face interna da ring die — tipicamente 0,1–0,3 mm para biomassa de madeira — deve ser calibrada para coincidir com a densidade aparente e a umidade da matéria-prima. Uma folga insuficiente causa bloqueio da matriz; uma folga excessiva reduz a compressão e a dureza do pellet. Os conjuntos de rolos ajustáveis permitem que os operadores ajustem esse parâmetro sem parar a linha.
Por que o design do sistema de resfriamento é crítico em um pellet mill de anel?
Os pellets saem da matriz a 70–90 °C e com umidade elevada devido ao condicionamento a vapor. Sem resfriamento adequado — normalmente realizado por um resfriador de contrafluxo — os pellets permanecem macios, deformam sob seu próprio peso durante o armazenamento e absorvem a umidade do ambiente. Um resfriador de contrafluxo reduz a temperatura dos pellets para dentro de 3–5 °C da temperatura ambiente e leva o teor de umidade abaixo de 15%, atendendo aos padrões de combustíveis em pellet da UE e ISO.
De que materiais os anéis de matriz são fabricados e por que isso é importante?
Os anéis de matrizes industriais para moinhos de pellets de madeira são tipicamente feitos de aço liga (por exemplo, aço inoxidável X46Cr13 ou aço carburizado 20CrMnTi) e tratados termicamente para dureza de superfície de 55–60 HRC. O aço de matriz mais duro resiste ao desgaste abrasivo de matérias-primas de biomassa contendo sílica, estendendo a vida útil da matriz e reduzindo o custo por tonelada de produção. A seleção do material da matriz afeta diretamente o custo total de propriedade.
Como a automação melhora o desempenho do pellet mill em um ambiente industrial?
Sistemas de controle automatizados monitoram e ajustam a taxa de alimentação, a temperatura do condicionador, a injeção de vapor e a pressão dos rolos em tempo real. Isso previne picos de matéria-prima que causam o bloqueio do ring die, mantém a condicionamento de umidade consistente (tipicamente 14–17% de umidade na saída do condicionador para madeira) e reduz a dependência do operador. Linhas de pelotização modernas que integram automação baseada em PLC superam consistentemente equivalentes operados manualmente em métricas de OEE (Efetividade Global do Equipamento).
Qual é a diferença entre uma pellet mill de ring die e uma pellet mill de flat die para biomassas de madeira?
Um pellet mill de ring die é projetado para produção industrial contínua e de alto rendimento — capacidades de 1 t/h a mais de 30 t/h — com o die girando em torno de rolos estacionários ou co-rotativos. Um mill de die plana é adequado para volumes de lote menores. Para biomassa de madeira com tamanhos de partículas grossas e umidade variável, os mills de ring die oferecem compressão mais consistente, melhor gerenciamento térmico e rendimento significativamente mais alto, tornando-os a escolha padrão para a produção comercial de biomass pellets.
Como a otimização do padrão de furos difere entre os tipos de biomassa?
O serragem de madeiras macias, lascas de madeiras duras, palha agrícola e culturas energéticas diferem em conteúdo de lignina, estrutura de fibras e densidade aparente. Madeiras macias com maior teor de lignina se unem mais facilmente sob calor e pressão, permitindo diâmetros de buracos maiores (6–8 mm) e relações L/D mais altas. Resíduos agrícolas com baixo teor de lignina podem exigir buracos menores (4–6 mm), condicionamento a vapor ou aglutinantes. A seleção correta do padrão de buracos para a matéria-prima específica é uma das decisões individuais mais impactantes na configuração do pellet mill.
